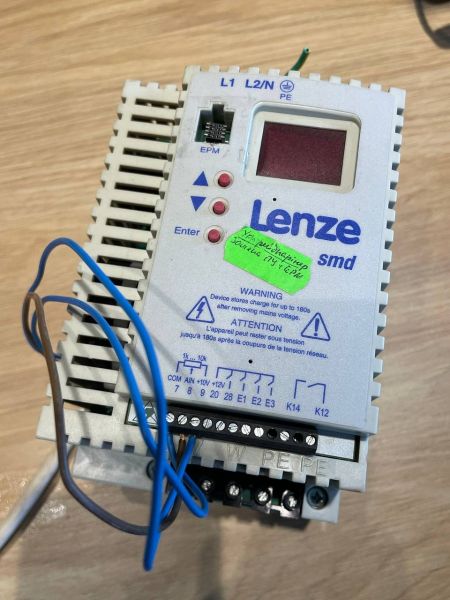

0 800 337 905Частотний перетворювач LENZE ESMD152X2SFA 220В 1.5кВт ВЖИВАНИЙ
Артикул
78968
Онлайн оплата
Оплата при отриманні
Доставка Новою поштою 1-3 дні
за тарифами оператора
Доставка транспортом BUDMO
розраховується індивідуально
Самовивіз Київська обл.
Безкоштовно
Категорії: Енергозабезпечення, Перетворювачі
Опис товару
Товар вживаний, в повністю робочому стані!
Lenze AC Tech SMVector (серія esmd) — це компактний та високонадійний перетворювач частоти (інвертор) для трифазних асинхронних двигунів. Модель ESMD152X2SFA адаптована для живлення від звичайної побутової мережі 220 В, що робить її ідеальною для невеликих майстерень, приватних господарств або обладнання, де немає доступу до промислової трифазної мережі 380 В.
Принцип роботи пристрою
Сфери застосування та практичні сценарії
Завдяки комбінації потужності 1,5 кВт та живлення від 220 В, цей частотник є універсальним «робочим конячком» у таких сферах:
Інтелектуальний захист обладнання
Цей пристрій не просто крутить двигун, він захищає його та мережу від аварій завдяки вбудованим датчикам:
Детальний розбір маркування пристрою (ESMD152X2SFAXX1M21)
Характеристики:
Lenze AC Tech SMVector (серія esmd) — це компактний та високонадійний перетворювач частоти (інвертор) для трифазних асинхронних двигунів. Модель ESMD152X2SFA адаптована для живлення від звичайної побутової мережі 220 В, що робить її ідеальною для невеликих майстерень, приватних господарств або обладнання, де немає доступу до промислової трифазної мережі 380 В.
Принцип роботи пристрою
- Головна функція цього приладу — плавна зміна швидкості обертання електродвигуна без втрати його потужності. Процес відбувається у три етапи:
- Випрямлення: Частотник бере однофазний струм з розетки (220 В, 50 Гц) і перетворює його на постійний струм.
- Фільтрація та накопичення: Струм згладжується конденсаторами для стабільності.
- Інвертування: За допомогою силових транзисторів (IGBT) пристрій генерує трифазний імпульсний струм. Змінюючи частоту цього струму (від 0 до 240 Гц і більше), він змушує двигун обертатися швидше або повільніше.
Сфери застосування та практичні сценарії
Завдяки комбінації потужності 1,5 кВт та живлення від 220 В, цей частотник є універсальним «робочим конячком» у таких сферах:
- Системи вентиляції та кондиціювання: керування витяжними та припливними вентиляторами. Замість постійної роботи на 100% потужності, швидкість вентилятора адаптується під потреби будівлі. Це економить до 40% електроенергії та знижує рівень шуму.
- Насосне обладнання та водопостачання: свердловинні та циркуляційні насоси, підживлення систем опалення. Забезпечує плавний пуск насоса без гідроударів (які рвуть труби). Дозволяє тримати стабільний тиск води незалежно від того, скільки кранів відкрито.
- Машинобудування та легка промисловість: Конвеєрні стрічки, транспортери, дозатори пакувальних автоматів. Можливість синхронізувати швидкість конвеєра з іншими лініями, програмувати точний час зупинки та розгону вантажу.
- Невеликі виробництва та майстерні: Деревообробні верстати, токарні та фрезерні верстати, промислові м'ясорубки або тістоміси. Дозволяє під'єднати потужний трифазний верстат у звичайну розетку будинку або в гаражі. Дає змогу змінювати оберти шпинделя під різні типи матеріалів (дерево, метал, пластик).
Інтелектуальний захист обладнання
Цей пристрій не просто крутить двигун, він захищає його та мережу від аварій завдяки вбудованим датчикам:
- Захист від перевантаження двигуна: Якщо вал верстата заклинить, частотник миттєво вимкне живлення, врятувавши обмотки мотора від згорання.
- Захист від перенапруги та просідання: Стабілізує роботу при стрибках напруги вхідної мережі.
- Захист від короткого замикання: Захищає вихідні каскади у разі пошкодження кабелю до двигуна.
Детальний розбір маркування пристрою (ESMD152X2SFAXX1M21)
- ESMD — приналежність до базової серії суббренду AC Tech компанії Lenze.
- 152 — номінальна потужність. Означає 1,5 кВт (2 к.с.).
- X — стандартне конструктивне виконання (без додаткових механічних опцій).
- 2 — клас вхідної напруги. Робота від мережі 200–240 В.
- S — кількість фаз живлення на вході. 1 фаза (230 В). Пристрій робить з однієї фази три фази для двигуна.
- F — вбудований ЕМС-фільтр класу А (захищає електромережу від перешкод частотника).
- A — базовий ступінь захисту корпусу IP20 (призначений для монтажу в шафу керування).
- XX1M21 — заводський індекс внутрішньої ревізії, прошивки та типу пакування.
Характеристики:
- Номінальна потужність: 1,5 кВт.
- Вхідна напруга: 1 фаза, 200–240 В змінного струму (допустиме відхилення від 180 В до 264 В).
- Частота вхідної мережі: 50 / 60 Гц (допустимі коливання 48–62 Гц).
- Номінальний вхідний струм: 14,0 А (максимальне споживання з розетки під навантаженням).
- Вихідна напруга на двигун: 3 фази, від 0 до вхідного рівня напруги (0–230 В).
- Номінальний вихідний струм: 7,0 А (робочий струм, на який має бути розрахований ваш двигун).
- Перевантажувальна здатність: 150% від номінального струму протягом 60 секунд.
- Режими керування двигуном: Скалярне (V/f — лінійне або квадратичне для насосів/вентиляторів).
- Діапазон вихідної частоти: від 0 до 500 Гц.
- Частота комутації (ШІМ): регульована, до 10 кГц (дозволяє зробити роботу двигуна тихішою).
- Режими розгону/зупинки: Лінійні рампи або плавнее S-подібне прискорення для делікатних вантажів.
- Гальмування: Вбудована функція динамічного гальмування постійним струмом (DC brake).
- Аналогові входи: 1 вхід (для підключення зовнішнього потенціометра/крутилки або датчиків 0-10В / 4-20мА).
- Цифрові входи: 4 програмовані входи (старт, реверс, фіксовані швидкості, аварійна зупинка).
- Цифрові/релейні виходи: 1 релейний вихід для сигналізації стану (наприклад, "робота" чи "аварія").
- Додаткова пам'ять: Електронний програмний модуль (EPM) — чип пам'яті, який можна витягти для швидкого копіювання налаштувань на інший частотник.
- Ступінь захисту корпусу: IP20 (відкриті клеми, монтується виключно в закриту електричну шафу).
- Охолодження: Природна конвекція (радіатор без вентилятора, що виключає забивання пилом).
- Ширина: 114 мм.
- Висота: 146 мм.
- Глибина: 124 мм.
- Вага: ~1,2 кг.
- Робоча температура: від 0°C до +55°C (без утворення конденсату).
- Температура зберігання: від -25°C до +70°C.
Характеристики
| Тип | Для енегрозбереження |
|---|---|
| Виробник | Lenze |
| Ширина | 114 мм |
| Глибина | 124 мм |
| Висота | 146 мм |
| Кількість фаз | 3 |
| Країна походження | США |
| Кратно відвантаженню | 1 шт |
| Напруга | 220В |
| Номінальна потужність | 1.5 кВт |
