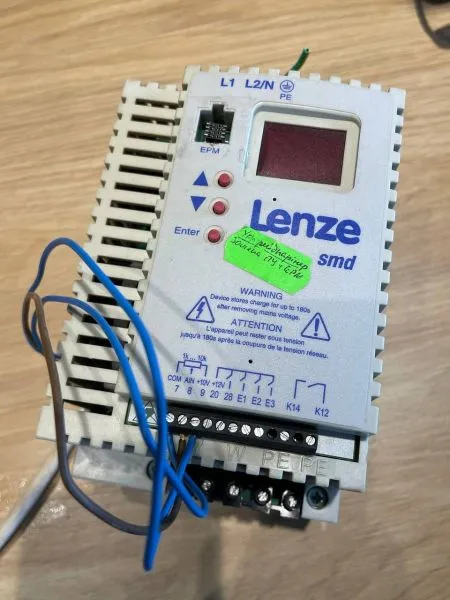

0 800 337 905Частотный преобразователь LENZE ESMD152X2SFA 220В 1.5кВт б/у
Артикул
78968
Онлайн оплата
Оплата при получении
Доставка Новой почтой 1-3 дня
по тарифам оператора
Доставка транспортом BUDMO
рассчитывается индивидуально
Самовывоз Киевская обл.
Бесплатно
Категории: Энергообеспечение, Преобразователи
Описание товара
Товар б/у, в полностью рабочем состоянии!
Lenze AC Tech SMVector (серия esmd) – это компактный и высоконадежный преобразователь частоты (инвертор) для трехфазных асинхронных двигателей. Модель ESMD152X2SFA адаптирована для питания от обычной бытовой сети 220 В, что делает ее идеальной для небольших мастерских, частных хозяйств или оборудования, где нет доступа к промышленной трехфазной сети 380 В.
Принцип работы устройства
Сферы применения и практические сценарии
Благодаря комбинации мощности 1,5 кВт и питания от 220 В, этот частотник является универсальным «рабочим лошадком» в следующих областях:
Интеллектуальная защита оборудования
Это устройство не просто крутит двигатель, оно защищает его и сеть от аварий благодаря встроенным датчикам:
Подробный разбор маркировки устройства (ESMD152X2SFAXX1M21)
Характеристики:
Lenze AC Tech SMVector (серия esmd) – это компактный и высоконадежный преобразователь частоты (инвертор) для трехфазных асинхронных двигателей. Модель ESMD152X2SFA адаптирована для питания от обычной бытовой сети 220 В, что делает ее идеальной для небольших мастерских, частных хозяйств или оборудования, где нет доступа к промышленной трехфазной сети 380 В.
Принцип работы устройства
- Главная функция этого прибора – плавное изменение скорости вращения электродвигателя без потери его мощности. Процесс проходит в три этапа:
- Выпрямление: Частотник берет однофазный ток из розетки (220 В, 50 Гц) и превращает его в постоянный ток.
- Фильтрация и накопление: ток сглаживается конденсаторами для стабильности.
- Инвертирование С помощью силовых транзисторов (IGBT) устройство генерирует трехфазный импульсный ток. Меняя частоту этого тока (от 0 до 240 Гц и более), он заставляет двигатель вращаться быстрее или медленнее.
Сферы применения и практические сценарии
Благодаря комбинации мощности 1,5 кВт и питания от 220 В, этот частотник является универсальным «рабочим лошадком» в следующих областях:
- Системы вентиляции и кондиционирования: управление вытяжными и приточными вентиляторами. Вместо постоянной работы на 100% мощности скорость вентилятора адаптируется под нужды здания. Это экономит до 40% электроэнергии и снижает уровень шума.
- Насосное оборудование и водоснабжение: скважинные и циркуляционные насосы, подпитка систем отопления. Обеспечивает плавный пуск насоса без гидроударов (рвущие трубы). Позволяет держать стабильное давление воды вне зависимости от того, сколько кранов открыто.
- Машиностроение и легкая промышленность: конвейерные ленты, транспортеры, дозаторы упаковочных автоматов. Возможность синхронизировать скорость конвейера с другими линиями, программировать точное время остановки и разгона груза.
- Небольшие производства и мастерские: Деревообрабатывающие станки, токарные и фрезерные станки, промышленные мясорубки или тестомесы.Позволяет подсоединить мощный трехфазный станок в обычную розетку дома или в гараже. Позволяет изменять обороты шпинделя под различные типы материалов (дерево, металл, пластик).
Интеллектуальная защита оборудования
Это устройство не просто крутит двигатель, оно защищает его и сеть от аварий благодаря встроенным датчикам:
- Защита от перегрузки двигателя: Если вал станка заклинит, частотник мгновенно выключит питание, спасая обмотки двигателя от сгорания.
- Защита от перенапряжения и просадки: Стабилизирует работу при скачках напряжения входящей сети.
- Защита от короткого замыкания: Защищает выходные каскады при повреждении кабеля к двигателю.
Подробный разбор маркировки устройства (ESMD152X2SFAXX1M21)
- ESMD – принадлежность к базовой серии суббренда AC Tech компании Lenze.
- 152 – номинальная мощность. Это означает 1,5 кВт (2 л.с.).
- X – стандартное конструктивное исполнение (без дополнительных механических опций).
- 2 – класс входного напряжения. Работа от сети 200-240 В.
- S – количество фаз питания на входе. 1 фаза (230 В). Устройство производит из одной фазы три фазы для двигателя.
- F – встроенный ЭМС-фильтр класса А (защищает электросеть от помех частотника).
- A – базовая степень защиты корпуса IP20 (предназначена для монтажа в шкаф управления).
- XX1M21 – заводской индекс внутренней ревизии, прошивки и типа упаковки.
Характеристики:
- Номинальная мощность: 1,5кВт.
- Входящее напряжение: 1 фаза, 200–240 В переменного тока (допустимое отклонение от 180 В до 264 В).
- Частота входящей сети: 50/60 Гц (допустимые колебания 48–62 Гц).
- Номинальный входящий ток: 14,0 А (максимальное потребление из розетки под нагрузкой).
- Выходное напряжение на двигатель: 3 фазы, от 0 до входного уровня напряжения (0–230 В).
- Номинальный выходной ток: 7,0 А (рабочий ток, на который должен быть рассчитан двигатель).
- Перегрузочная способность: 150% номинального тока в течение 60 секунд.
- Режимы управления: Скалярное (V/f — линейное или квадратичное для насосов/вентиляторов).
- Диапазон выходной частоты от 0 до 500 Гц.
- Частота коммутации (ШИМ): регулируемая, до 10 кГц (позволяет сделать работу двигателя тише).
- Режимы разгона/остановки: Линейные рампы или плавное S-образное ускорение для деликатных грузов.
- Тормоз: Встроенная функция динамического торможения постоянным током (DC brake).
- Аналоговые входы: 1 вход (для подключения внешнего потенциометра/крутилки или датчиков 0-10В/4-20мА).
- Цифровые входы: 4 программируемых входа (старт, реверс, фиксированные скорости, аварийная остановка).
- Цифровые/релейные выходы: 1 релейный выход для сигнализации состояния (например, "работа" или "авария").
- Дополнительная память: Электронный программный модуль (EPM) — чип памяти, который можно извлечь для быстрого копирования настроек на другой частотник.
- Степень защиты корпуса: IP20 (открытые клеммы, монтируется исключительно в закрытый электрический шкаф).
- Охлаждение: Естественная конвекция (радиатор без вентилятора, исключающий забивание пылью).
- Ширина: 114 мм.
- Высота: 146 мм.
- Глубина: 124 мм.
- Вес: ~1,2 кг.
- Рабочая температура: от 0°C до +55°C (без образованния конденсата).
- Температура хранения: от -25°C до +70°C.
Характеристики
| Тип | Для энергосбережения |
|---|---|
| Производитель | Lenze |
| Ширина | 114 мм |
| Глубина | 124 мм |
| Высота | 146 мм |
| Количество фаз | 3 |
| Страна происхождения | США |
| Кратной отгрузке | 1 шт |
| Напряжение | 220В |
| Номинальная мощность | 1.5 кВт |
